Salah satu hasil kreatifitas para pakar di bidang masing-masing menghasilkan sebuah trik untuk menyiasati mahalnya atau langkanya part. Penulis pernah membaca trik ini, yaitu mensubstitusi switch fan radiator menggunakan thermoswitch Magic Com.
Dan seorang flocker dari Turen Malang ternyata berhasil mempraktekkan dan memberikan triknya kepada Flocker semuanya. Sengaja artikel ini saya copas dari blog yang bersangkutan.
MASALAH THERMO SWITH
Minggu, 27 September 20150 komentar
Perlu waktu berpuluh puluh menit untuk mengamati thermo swith untuk fan radiator FL yang baru beberapa bulan ku pinang, soalnya dari penulis dapet ,fan radiator cuma di kasih swith di samping kemudi ,jadi kalo swith pas posisi on.kontak di putar ya langsung ....berputar fan nya ,atau pas lupa meng on kan switnya, tau tau temperatur naik...tabung tampungan air radiator (apa ya namanya) langsung mendidih .bukan satu dua kali .lha ini bisa bahaya ..kalo swith di bikin on terus...pas kontak di on brisik banget fan nya..lagian waktu itu pas jg ada masalah dengan aki .artinya..di pemakaian aki jadi lebih berat disamping untuk dinamo stater.harus juga nyuplai fan radiator..
Lha berawal dari masalah tersebut nyoba ah..di pelototin....tuh rangkaian...yg sebenernya sudah bukan "rangkaian asing" bagi penulis yang sehari hari berkutat di dunia elektronika...langsung ke bahan yg di perlukan...

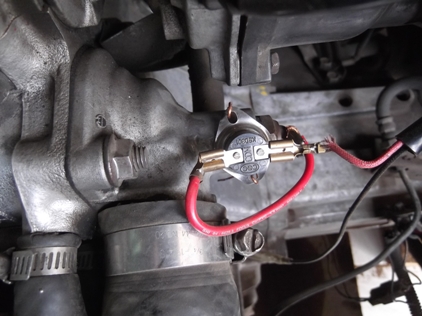

Thermoswitch magic com seharga 7k. |
Thermo swith yang biasa di pakai magig com penulis pilih yang 81 derajat celcius ,jujur karena punya penulis pas segitu suhu kerjanya . barang ini bisa di dapet di toko-toko elektronik dengan harga tak lebih 7000 rb rupiah cara kerja swith ini ketika dingin dia nyambung, ketika pada suhu tertentu (tertera di body swith), swith putus...berarti pengaplikasian di fan radiator di balik .kalo di fan radiator FL penulis kan pada suhu di tentukan swith nyambung mengerjkan relay fan berputar . lha ini yang penting ketika swiht rusak (biasanya rusaknya short/ posisi nyambung) di kandung maksut jikalau swith rusak dan tak di ketahui /swith akan nyambung terus , fan radiator mutar terus...mesin ndak sampai over heat
Di fl penulis dah ada yang relay 4 kaki. dengan sistem swith nyambung dibutuhkan satu lagi relay 5kaki bisa di tebus tak lebih 25 rb plus skun conektor plus bebrapa centi meter kabel
Relay 4 kaki dan 5 kaki. |
Ah njenengan bikin saya tersipu sipu, maaf bahasanya awut awutan...bahasa Indonesia cuma dapet 6..dan oh allah....nulis maijc com kok magig com...terburu buru..
BalasHapusmasi pegang FL GL ta om? gimana performa switch yg beginian ini, brapa lama bisa bertahan
BalasHapusbaru bisa jawab sekarang 2020 masih aman tuh....
HapusSudah pasang om.pi jarak 20 menit berfungsi setelah itu kontak on kipas berputar lagi.apa jebol za untuk switch magic comx????
BalasHapusmungkin masih panas kondisi mesin nya...swicth kan masih kerja...
BalasHapusAlah2 sampek mrempul bathuk ya rabakalan iso,,,ahli relay angkt tangan kok psg swit mejikom k fan radiator. Nek smpean saget brt sulapan
BalasHapusRelay 5 kaki : angka 30 langsung dari aki.
BalasHapusAngka 85 ke kontak.
Angka 87a ke positif fan.
Angka 86 ke thermostat magic com
Terus angka 87 ke mana mas? Saya sudah saya terapkan kok kipas langsung nyala, dan ketika thermostat dipanaskan kipas mati. Mohon pencerahannya
pakai switch temperatur ori yg sesuai keluaran pabrik lbh terjamin utk keamanan mesin jgn spai ngirit duit 100-200 rb tp nanti bs keluar jutaan gara-gara mesin overheat & kena cylinder headnya.
BalasHapusOm minta sekema yg pk rilay kaki 4
